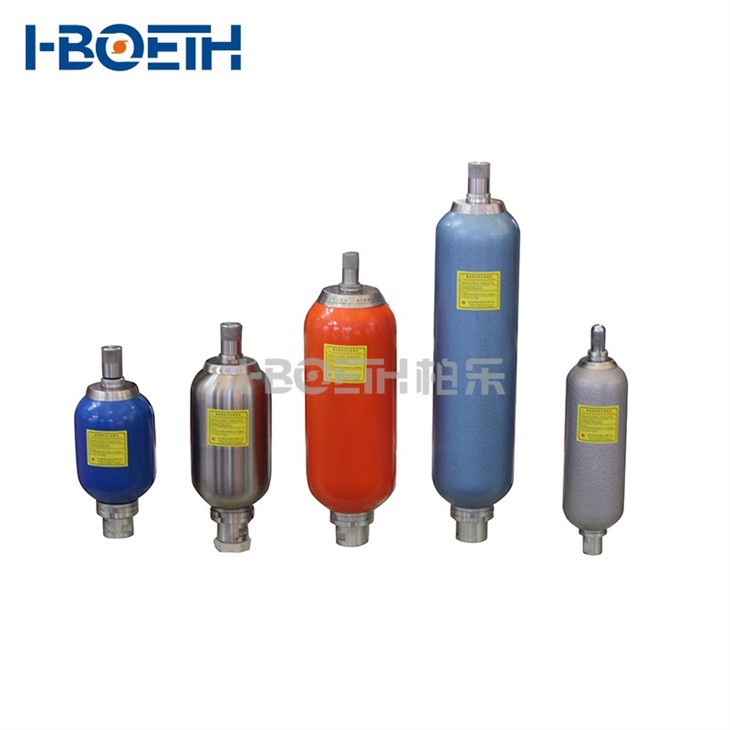

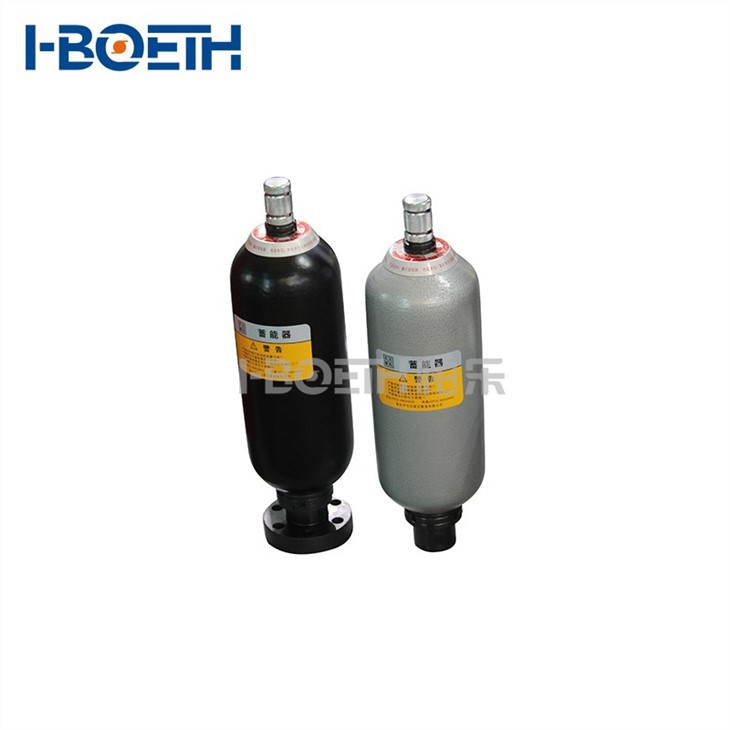

NXQ Series Hydraulic Bladder Accumulator

Bộ tích lũy bàng quang thủy lực sê-ri NXQ

Bộ tích lũy bàng quang bao gồm một bình chịu áp lực được hàn hoặc rèn, bàng quang và các phụ kiện cho kết nối phía khí và phương tiện.
Đối với các thiết kế đặc biệt hoặc các ứng dụng cụ thể, ví dụ như tốc độ xả rất cao và áp suất cao, vui lòng liên hệ trực tiếp với chúng tôi để tìm hiểu thêm.

Gửi yêu cầu

Mô tả

HBOETH BOLE HYDRAULIC Bộ tích bàng quang Trung Quốc

tích bàng quang

Bộ tích lũy bàng quang bao gồm một bình chịu áp lực được hàn hoặc rèn, bàng quang và các phụ kiện cho kết nối phía khí và phương tiện.

Đối với các thiết kế đặc biệt hoặc các ứng dụng cụ thể, ví dụ như tốc độ xả rất cao và áp suất cao, vui lòng liên hệ trực tiếp với chúng tôi để tìm hiểu thêm.

Highlem cung cấp các bộ tích lũy bao gồm tiêu chuẩn GB của Trung Quốc, mã ASME, chỉ thị PED, bộ tích lũy thủy lực đặc biệt, bộ tích áp cao. vv, để có lợi thế trong các lĩnh vực trên toàn thế giới.

thông số kỹ thuật:

Nhiệt độ làm việc.:－20 độ -150 độ

Thể tích danh nghĩa: {{0}}.04 ~16,5 gal ắc quy tiêu chuẩn, hoặc dòng chảy lớn 2,5~16,5 gal, cho mã ASME; ắc quy tiêu chuẩn 0,6L ~ 54L cho PED; 0,4 ~ 200L với 10 ~ 35MPa cho GB Trung Quốc.

Áp suất vận hành cho phép: tối đa 1,000 bar.

Các vật liệu tương thích với phương tiện cho chất đàn hồi: NBR, EPDM, Viton, FKM (FPM), v.v.

Vật liệu vỏ ắc quy: thép carbon, thép không gỉ, nhôm, vật liệu composite và thép hợp kim, và các kết nối mặt bích hoặc ren vít.

Nếu nhiệt độ làm việc của bạn cao hơn 130 độ hoặc thấp hơn -20 độ hoặc yêu cầu chống ăn mòn, bạn nên chọn ắc quy kim loại của Highlem.

Kích thước và kích thước

KÍCH CỠ L	kích thước (mm)											Chủ đề	mặt bích	Trọng lượng (Kg)
KÍCH CỠ L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	675	690	40	44
16												885	900	54	58
20												1010	1025	62	66
25												1185	1200	74	78
32												1425	1440	90	94
40												1705	1720	106	110
50												1935	1950	120	124
25	299	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	770	780	84	91
40												1050	1060	115	122
50												1230	1240	135	142
63												1470	1480	160	167
80												1810	1820	198	205
100												2190	2200	240	247
125												2600	2610	275	282
63	351	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	1155	1165	168	176
80												1380	1390	204	212
100												1645	1655	248	256
125												1975	1985	302	310
160												2435	2445	376	384
180												2685	2695	418	426
63	351	M85×2	95	4 1/2-12UN	82	170	220	6-Φ26	40	140	140	1180	1180	170	178
80												1405	1405	206	214
100												1670	1670	250	258
125												2000	2000	304	312
160												2460	2460	378	386
180												2710	2710	420	428

Lưu ý: L và G1 đại diện cho tổng chiều dài và trọng lượng của bộ tích chỉ;
L 'và G2 đại diện cho tổng chiều dài và trọng lượng của bộ tích lũy mặt bích.

KÍCH CỠ L	kích thước (mm)											Chủ đề	mặt bích	(Kg) Trọng lượng
KÍCH CỠ L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
0.4	89	M27×2	31	/	/	/	/	/	/	/	/	260	/	3	/
0.63	89											315	/	3.5	/
1	114											330	/	5	/
1.6	152	M42×2	50	M60×2	38	97	130	6-Φ17	28	68	84	360	375	11	14
2.5												425	440	13	16
4												535	550	16	19
6.3												705	720	22	25
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	680	695	38	42
16												890	905	52	56
20												1015	1030	60	64
25												1190	1205	72	76
32												1430	1445	87	91
40												1710	1725	104	108
50												1940	1955	118	122

tối đa. Lưu lượng dòng chảy	Cổng thủy lực chủ đề	Φ89, Φ114	0.4-1L	240L/phút
		Φ152	1.6-6.3L	240L/phút
		Φ219	10-50L	900L/phút
		Φ299	40L-125L	1500L/phút
		Φ351	63L-180L	2000L/phút
	cổng thủy lực mặt bích	Φ152	1.6-6.3L	240L/phút
		Φ219	10-50L	1200L/phút
		Φ299	40L-125L	1800L/phút
		Φ351	63L-180L	2400L/phút

Lưu ý đặt hàng

Áp suất làm việc là 31,5MPa, Thể tích danh định 50L, Kết nối mặt bích, Môi trường: Nhũ tương thủy lực, Đường kính ngoài vỏ 219, Bộ tích áp bàng quang loại AB, mã là NXQ-AB-50/31.5-FR( 219).
